Заземление и молниезащита: почему это критично для безопасности объекта

Заземление и молниезащита — это не просто формальные требования нормативов, а жизненно важные системы безопасности любого здания. По статистике МЧС Беларуси, около 15% пожаров в жилых и промышленных зданиях связаны с неисправностью заземления, а прямые удары молнии ежегодно выводят из строя оборудование на миллионы рублей. Специалисты ООО «Брилар» ежедневно сталкиваются с последствиями отсутствия или неправильного монтажа защитных систем. В этой статье подробно разберем, что такое заземление, какие системы существуют, зачем нужна молниезащита и как правильно их обустроить.

Что такое заземление и зачем оно нужно

Заземление — это преднамеренное электрическое соединение металлических частей электроустановки с заземляющим устройством. Простыми словами, это защитный проводник, который отводит опасный электрический ток в землю при аварийных ситуациях.

Основные функции заземления:

• Защита жизни человека — при пробое изоляции на корпус электроприбора заземление отводит ток в землю, предотвращая поражение людей
• Защита оборудования — правильное заземление защищает дорогостоящую технику от скачков напряжения и статического электричества
• Обеспечение работы защитных устройств — УЗО и дифавтоматы корректно работают только при наличии качественного заземления
• Снижение помех — заземление уменьшает электромагнитные помехи, что важно для компьютеров и чувствительной электроники
• Молниезащита — заземляющее устройство является частью системы молниезащиты здания

Без заземления прикосновение к неисправному электроприбору может стать смертельным. Ток силой всего 50 мА опасен для жизни человека, а 100 мА вызывает остановку сердца.

Нормативные требования: что говорит ПУЭ

Правила устройства электроустановок (ПУЭ) — основной документ, регламентирующий требования к заземлению в Беларуси и странах СНГ.

Ключевые требования ПУЭ:

Сопротивление заземляющего устройства:

• Для частных домов и дач — не более 30 Ом
• Для многоквартирных домов — не более 10 Ом
• Для подстанций напряжением до 1000 В — не более 4 Ом
• Для подстанций напряжением выше 1000 В — не более 0,5 Ом

Материалы для заземлителей:

• Сталь оцинкованная или нержавеющая
• Медь (предпочтительно для точного оборудования)
• Минимальные сечения: полоса 4×40 мм, уголок 40×40×4 мм, труба диаметром 32 мм, стержень диаметром 16 мм

Защитный проводник PE:

• Должен иметь желто-зеленую расцветку
• Сечение должно соответствовать сечению фазных проводников
• Запрещено использовать PE для других целей

Заземление обязательно для:

• Всех розеток и стационарных электроприборов
• Металлических корпусов оборудования
• Ванн, душевых кабин, систем водоснабжения и отопления
• Молниеотводов и антенн
• Информационного оборудования

Типы систем заземления: разбираем TN-C, TN-S, TN-C-S, TT, IT

Существует несколько систем заземления, которые различаются способом подключения нейтрали источника питания и открытых проводящих частей электроустановки к земле. Понимание различий критично для правильного проектирования электросети.

Система TN-C (устаревшая)
Описание: Нейтраль источника питания глухо заземлена, функции нулевого рабочего (N) и нулевого защитного (PE) проводников совмещены в одном проводнике PEN.
Где применяется: Старые здания постройки СССР до конца 1990-х годов, четырехпроводные линии электропередач.

Преимущества:

• Простота монтажа
• Экономия на материалах (один провод вместо двух)

Критические недостатки:

• Низкий уровень безопасности
• При обрыве PEN-проводника на корпусах приборов появляется опасное напряжение
• УЗО не работает в такой системе
• Не соответствует современным требованиям безопасности

Вывод: Система TN-C морально устарела и опасна. При реконструкции электросети обязательна замена на современные системы.

Практический кейс: В частном доме 1985 года постройки в Минском районе владельцы жаловались на постоянные «удары током» от стиральной машины и холодильника. Специалисты Brilar обнаружили систему TN-C с обрывом PEN-проводника на вводе. На всех металлических корпусах присутствовало напряжение 180 В. Была проведена модернизация до системы TN-C-S с установкой повторного заземления и разделением PEN на PE и N. Проблема исчезла полностью.

Система TN-S (современный стандарт)
Описание: Нейтраль источника питания глухо заземлена, но нулевой рабочий (N) и нулевой защитный (PE) проводники разделены по всей длине от подстанции до потребителя.
Где применяется: Новые здания, коттеджные поселки с современной инфраструктурой, объекты с повышенными требованиями безопасности.

Преимущества:

• Максимальная безопасность
• Полная совместимость с УЗО и дифавтоматами
• Отсутствие риска появления напряжения на корпусах при обрыве нуля
• Лучшая защита чувствительного оборудования

Недостатки:

• Требуется прокладка пятипроводной линии (3 фазы + N + PE)
• Выше стоимость монтажа
• Не везде доступна (зависит от энергоснабжающей организации)

Вывод: TN-S — оптимальная система для новых объектов и реконструкции. Обеспечивает максимальный уровень защиты.

Система TN-C-S (компромиссное решение)
Описание: Комбинированная система, где на части участка (обычно от подстанции до здания) используется совмещенный проводник PEN, а внутри здания он разделяется на независимые N и PE.
Где применяется: Наиболее распространенная система в Минске для многоквартирных домов и частного сектора при реконструкции.

Преимущества:

• Возможность модернизации старой системы TN-C
• Совместима с современными защитными устройствами
• Баланс между безопасностью и затратами
• Не требует замены внешних линий электропередач

Важные требования:

• Точка разделения PEN должна быть во вводном щите здания
• Обязательно повторное заземление в месте разделения
• После разделения обратное объединение PE и N категорически запрещено
• Повторное заземление должно иметь сопротивление не более 30 Ом

Недостатки:

• Безопасность зависит от качества PEN-проводника на участке от подстанции
• При обрыве PEN до точки разделения возможно появление напряжения

Вывод: TN-C-S — оптимальный выбор при реконструкции старых объектов без возможности провести систему TN-S.

Система TT (автономное заземление)
Описание: Нейтраль источника питания глухо заземлена, но открытые проводящие части электроустановки заземлены независимо от заземления нейтрали источника питания.
Где применяется: Частные дома, дачи, временные постройки, объекты с ненадежным состоянием PEN-проводника внешней сети.

Преимущества:

• Полная независимость от состояния внешней сети
• Безопасность не зависит от энергоснабжающей организации
• Возможность обустроить в любом месте

Требования:

• Обязательна установка УЗО на вводе (не более 100 мА)
• Собственное заземляющее устройство с сопротивлением не более 30 Ом
• Запрещено объединять PE с нулевым рабочим проводником N

Недостатки:

• Требуется качественное собственное заземление
• Обязательна установка УЗО (дополнительные затраты)
• Не все энергоснабжающие организации разрешают систему TT

Вывод: TT — вынужденное решение при невозможности обеспечить качественную систему TN. Требует особого внимания к заземлению и защитным устройствам.

Практический кейс: Для коттеджа в деревне Боровляны владелец планировал систему TN-C-S, но обследование показало критическое состояние воздушной линии с алюминиевыми проводами 1970-х годов. Brilar рекомендовала систему TT с собственным контуром заземления из 6 стержней и обязательной установкой селективного УЗО 100 мА на вводе. Решение обеспечило полную безопасность независимо от состояния внешних сетей.

Система IT (специальное применение)
Описание: Нейтраль источника питания изолирована от земли или заземлена через большое сопротивление. Открытые проводящие части заземлены.
Где применяется: Медицинские учреждения (операционные, реанимации), лаборатории, объекты с особыми требованиями к непрерывности питания.

Преимущества:

• При первом замыкании на землю электроустановка продолжает работать
• Высокая надежность электроснабжения

Недостатки:

• Сложность монтажа и эксплуатации
• Требуется специальное оборудование для контроля изоляции
• Высокая стоимость

Вывод: Система IT применяется только на специальных объектах и требует высококвалифицированного обслуживания.

Устройство заземления: как это работает

Заземляющее устройство состоит из двух основных частей:

Заземлитель (контур заземления)
Металлическая конструкция, находящаяся в непосредственном контакте с землей. Типы заземлителей:

• Вертикальные стержневые заземлители — стальные или омедненные стержни длиной 1,5-3 метра, забиваемые в грунт
• Горизонтальные заземлители — металлические полосы или проволока, укладываемые в траншеи на глубине 0,5-0,8 метра
• Контурное заземление — система из нескольких вертикальных заземлителей, соединенных горизонтальными элементами по периметру здания
• Фундаментное заземление — использование арматуры фундамента в качестве естественного заземлителя (при строительстве новых зданий)
• Модульно-штыревые системы — современные комплекты из омедненных стержней с резьбовыми соединениями, позволяющие достичь глубины 20-30 метров

Заземляющий проводник
Металлическая связь между заземлителем и электроустановкой:

• Главная заземляющая шина (ГЗШ) — в вводном щите здания, к ней подключаются все защитные проводники
• Защитные проводники PE — отдельные проводники желто-зеленого цвета во всех электрических линиях
• Система уравнивания потенциалов — соединение всех металлических элементов здания (трубы, ванны, радиаторы) с заземлением

Монтаж заземления: пошаговая инструкция

Шаг 1. Проектирование и расчет
Специалисты Brilar проводят расчет заземляющего устройства с учетом:

• Типа грунта и его удельного сопротивления
• Требуемого сопротивления растекания тока
• Климатических условий
• Размеров участка

Удельное сопротивление грунтов:

• Песок влажный — 500-1000 Ом·м
• Супесь — 300-500 Ом·м
• Суглинок — 100-200 Ом·м
• Глина — 40-60 Ом·м
• Чернозем — 20-60 Ом·м
• Торф — 20-40 Ом·м

Чем меньше удельное сопротивление, тем эффективнее заземление.

Шаг 2. Выбор места для заземлителя
Требования к расположению:

• Расстояние от фундамента здания — не менее 1 метра
• Доступность для периодических измерений
• Отсутствие планируемых построек и коммуникаций
• Желательно во влажном месте (но не в месте постоянного скопления воды)

Шаг 3. Монтаж вертикальных заземлителей
Для стандартного контура:

• Выкапывается траншея глубиной 0,5-0,8 метра по периметру или линии
• Забиваются вертикальные стержни (уголки, трубы, штыри) на глубину 2-3 метра
• Расстояние между стержнями равно их длине (для 3-метровых стержней — 3 метра между ними)
• Верхние концы стержней выступают в траншею на 10-15 см

Практический совет: Перед забивкой стержней заострите их концы болгаркой — это значительно облегчит монтаж.

Шаг 4. Соединение горизонтальными элементами
Вертикальные заземлители соединяются стальной полосой 40×4 мм или круглой сталью диаметром 10-12 мм при помощи сварки. Все сварные швы должны быть качественными, длиной не менее 10 см, и обработаны антикоррозионным составом (но не краской в месте контакта с грунтом).

Шаг 5. Вывод к зданию
От контура заземления к зданию прокладывается заземляющий проводник — стальная полоса 40×4 мм или медный провод сечением не менее 10 мм². Проводник заводится в здание через отверстие в фундаменте и подключается к главной заземляющей шине (ГЗШ) в вводном щите.

Шаг 6. Засыпка и уплотнение
Траншея засыпается однородным грунтом без камней и строительного мусора. Грунт послойно уплотняется. Для улучшения контакта можно использовать специальные проводящие смеси или просто обильно пролить траншею водой.

Шаг 7. Измерение сопротивления
После монтажа обязательно проводится измерение сопротивления заземляющего устройства специальным прибором (измерителем сопротивления заземления). Измерения должны проводиться аттестованными специалистами с оформлением протокола.

Практический кейс: При монтаже заземления для частного дома в Дзержинске первичные измерения показали сопротивление 42 Ом (при норме 30 Ом). Специалисты Brilar добавили еще 2 вертикальных стержня и обработали грунт вокруг заземлителей специальным токопроводящим составом. Повторные измерения дали результат 18 Ом — отличный показатель для данного типа грунта (песок).

Молниезащита: защита от прямых ударов

Молния — это мощный электрический разряд с током до 200 000 ампер и температурой канала до 30 000°C. Прямой удар молнии в здание без защиты приводит к пожару, разрушению конструкций и выходу из строя всей электроники.

Зоны молниезащиты
Согласно нормативам, все здания делятся на категории по степени опасности:

• Категория I (особо опасные) — взрывоопасные производства, склады ГСМ, объекты с массовым пребыванием людей
• Категория II (обычные) — жилые дома, административные здания, промышленные объекты
• Категория III (низкая опасность) — небольшие хозяйственные постройки

Для зданий категории I и II молниезащита обязательна.

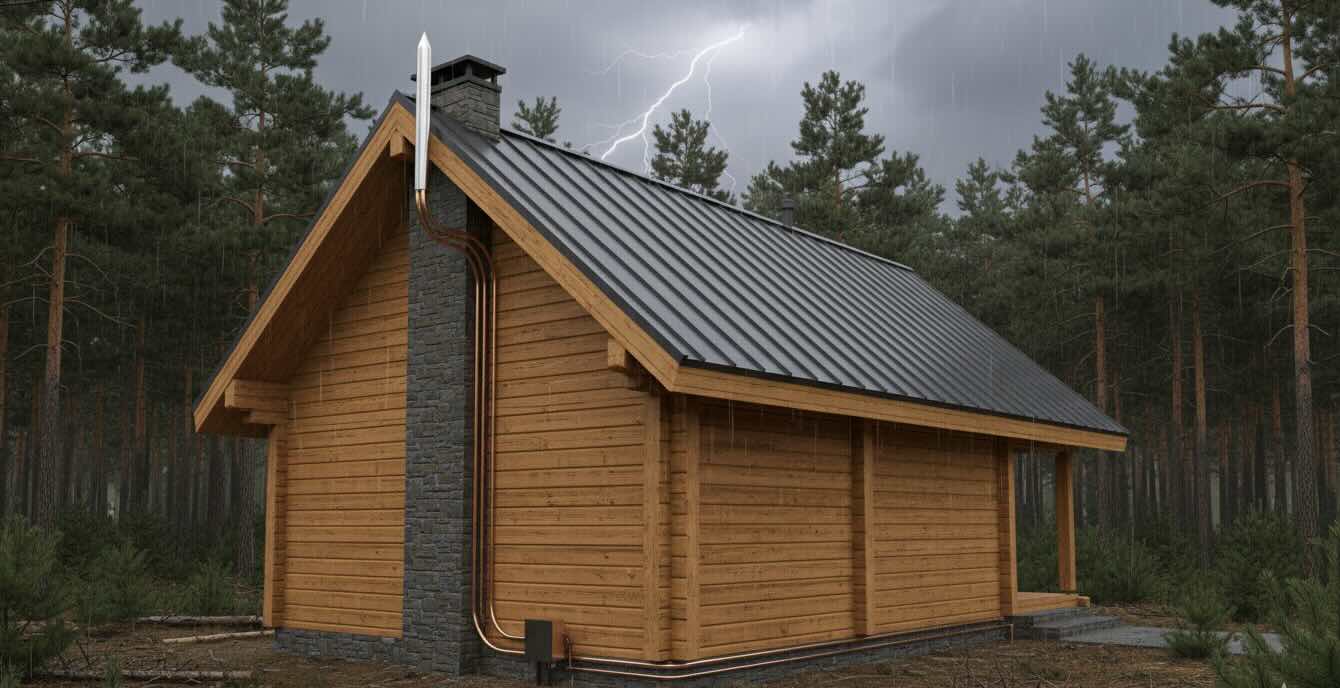

Компоненты системы молниезащиты

• Молниеприемник — металлический стержень, сетка или трос, установленный в наивысшей точке здания для приема разряда молнии
• Токоотводы — проводники, соединяющие молниеприемник с заземлителем
• Заземляющее устройство — контур заземления с сопротивлением не более 10 Ом

Типы молниеприемников

• Стержневой — вертикальный металлический стержень высотой 0,5-2 метра, устанавливаемый на кровле. Защищает конусообразную зону с углом при вершине 45-60°
• Тросовый — металлический трос, натянутый над коньком крыши. Эффективен для длинных зданий
• Сетчатый — металлическая сетка с ячейкой 6×6 или 12×12 метров, укладываемая на кровлю. Самый надежный вариант для сложных крыш

Практический кейс: Для двухэтажного дома с мансардой в Заславле Brilar спроектировала комбинированную систему молниезащиты: стержневой молниеприемник высотой 1,5 метра на дымоходе и молниезащитная сетка на основной кровле. Три токоотвода подключены к контурному заземлителю с сопротивлением 8 Ом. Через год после установки в соседний дом без защиты ударила молния — полностью сгорела электропроводка и бытовая техника. Дом с молниезащитой от Brilar остался невредим.

УЗИП: защита от импульсных перенапряжений

Даже при наличии молниезащиты удар молнии в линию электропередач или рядом со зданием вызывает кратковременные скачки напряжения до нескольких тысяч вольт. Это выводит из строя электронику, компьютеры, бытовую технику.

Устройства защиты от импульсных перенапряжений (УЗИП) устанавливаются в электрощите и «срезают» опасные скачки напряжения, отводя их в землю за миллисекунды.

Классификация УЗИП:

• Класс I (B) — защита от прямых ударов молнии, устанавливается на вводе в здание
• Класс II (C) — защита от наведенных перенапряжений, устанавливается в распределительных щитах
• Класс III (D) — тонкая защита, устанавливается непосредственно перед чувствительным оборудованием

Для частных домов рекомендуется установка УЗИП класса II в вводном щите. Для объектов с дорогим оборудованием — комбинация устройств разных классов.

Последствия отсутствия заземления и молниезащиты

Риски для жизни

• Поражение электрическим током — при пробое изоляции на корпус прибора человек становится проводником тока в землю. Без заземления ток проходит через тело со смертельными последствиями
• Ожоги от короткого замыкания — отсутствие защиты приводит к длительным КЗ с искрением и возгоранием

Риски для имущества

• Пожары — 30% пожаров от электропричин связаны с отсутствием заземления
• Выход из строя техники — без заземления статическое электричество и наведенные токи повреждают электронику
• Удар молнии — прямое попадание в здание без молниезащиты приводит к пожару и разрушениям

Практический кейс: В офисе на ул. Тимирязева после грозы вышли из строя 8 компьютеров, сервер, 3 принтера и система видеонаблюдения. Ущерб составил более 15 000 рублей. Обследование показало полное отсутствие заземления и УЗИП. После установки полноценной системы защиты от Brilar подобных инцидентов не повторялось уже 3 года.

Юридические последствия

• Штрафы от энергонадзора — эксплуатация объектов без заземления запрещена
• Отказ в подключении — энергоснабжающая организация не подключит объект без заземления
• Проблемы со страховкой — страховые компании могут отказать в выплате при пожаре из-за неисправного заземления

Обслуживание систем заземления и молниезащиты

Системы защиты требуют периодического обслуживания:

Визуальный осмотр — 2 раза в год (весна, осень):

• Проверка целостности видимых соединений
• Отсутствие коррозии на токоотводах
• Надежность креплений молниеприемников

Измерение сопротивления заземления — 1 раз в 3 года для жилых зданий, ежегодно для промышленных объектов
Вскрытие контрольных точек — 1 раз в 5 лет проверяется состояние подземной части заземлителя

Специалисты ООО «Брилар» предлагают услуги абонентского обслуживания систем заземления и молниезащиты с плановыми проверками и оперативным устранением неисправностей.

Типичные ошибки при монтаже заземления

• Использование арматуры от строительных конструкций — арматура покрыта окалиной, имеет плохой контакт с грунтом и быстро корродирует
• Покраска заземлителя — краска изолирует металл от грунта, резко увеличивая сопротивление
• Недостаточная глубина — заземлители должны достигать слоев с постоянной влажностью (минимум 1,5-2 метра)
• Один стержень вместо контура — одиночный заземлитель редко обеспечивает нужное сопротивление
• Плохие сварные соединения — слабая сварка быстро разрушается в грунте
• Использование водопровода или газовых труб — категорически запрещено и опасно

Стоимость монтажа заземления и молниезащиты

Ориентировочные цены в Минске:

• Контурное заземление для частного дома — от 500 рублей (6-8 стержней с горизонтальными связями)
• Модульная штыревая система — от 800 рублей (глубина до 20 метров)
• Молниезащита частного дома — от 600 рублей (стержневой молниеприемник + токоотводы + привязка к заземлению)
• Молниезащита промышленного объекта — индивидуальный расчет
• Установка УЗИП — от 150 рублей за устройство с монтажом

Специалисты Brilar проводят бесплатный выезд для оценки участка, расчета необходимого типа заземления и составления коммерческого предложения.

Как заказать монтаж заземления и молниезащиты

Этапы работы с Brilar:

• Шаг 1. Заявка — звонок или онлайн-заявка на сайте
• Шаг 2. Выезд специалиста — бесплатный осмотр объекта, измерение удельного сопротивления грунта
• Шаг 3. Проектирование — расчет системы заземления и молниезащиты под ваш объект
• Шаг 4. Согласование сметы — прозрачная смета с детализацией работ и материалов
• Шаг 5. Монтаж — профессиональная установка силами аттестованных электриков
• Шаг 6. Измерения и испытания — проверка сопротивления заземления с оформлением протокола
• Шаг 7. Сдача объекта — передача документации и гарантийных обязательств

Гарантии и сертификация

ООО «Брилар» предоставляет:

• Официальный договор на выполнение работ
• Гарантию на монтаж — 3 года
• Протоколы измерений сопротивления заземления
• Исполнительную документацию для энергонадзора
• Консультации по эксплуатации систем

Все специалисты имеют группы допуска по электробезопасности и регулярно проходят аттестацию.

Не экономьте на безопасности

Заземление и молниезащита — это не та область, где стоит экономить. Стоимость качественной системы защиты в десятки раз меньше потенциального ущерба от пожара, удара молнии или поражения электрическим током.

Обратитесь в Brilar для профессионального монтажа:

• Более 10 лет опыта работы с системами заземления
• Сотни успешно реализованных объектов в Минске и области
• Собственная лаборатория для измерений и испытаний
• Использование только сертифицированных материалов
• Соблюдение всех норм ПУЭ и строительных стандартов
• Гарантия качества и безопасности

Закажите проектирование и монтаж заземления проектирование и монтаж заземления уже сегодня!
Наши инженеры бесплатно выедут на объект, проведут замеры грунта, рассчитают оптимальную конфигурацию системы и предложат решение под ваши бюджет. Защитите свой дом или бизнес от электрических рисков вместе с профессионалами.
